Окучиватель картофельных грядок (окучник)

Если вы планируете высадить несколько протяжённых грядок картофеля, облегчить и ускорить работу сможет окучиватель картофельных грядок.

Существуют различные варианты исполнения этого приспособления, соответственно отличаются приёмы работы с ним. Идея предлагаемой конструкции - создание её из подручных материалов. При использовании устройства, управление его движением аналогично управлению садовой тачкой.


Назначение:
- Окучивание картофельных грядок;
- Создание борозд под посадку клубней картофеля или семян (например, моркови, укропа, щавеля и др.) на протяжённых грядках;
- Неглубокая распашка почвы на небольших участках, например при закладке удобрений, компоста и др.


Принцип работы.
При движении выполняются следующие операции:
1) рыхление почвы ротационным культиватором;
2) формирование борозды жёстким наконечником плужка (сошником);
3) разрыхлённый и поднятый слой почвы отваливается крыльями плужка на левую и правую грани грядки;
4) при проведении посадки, скользящая опора устройства, благодаря особой форме, направляет грунт обратно в борозду, закрывая помещённые туда клубни или семена.


Основные элементы конструкции
Вариант конструкции представлен на фотографиях.

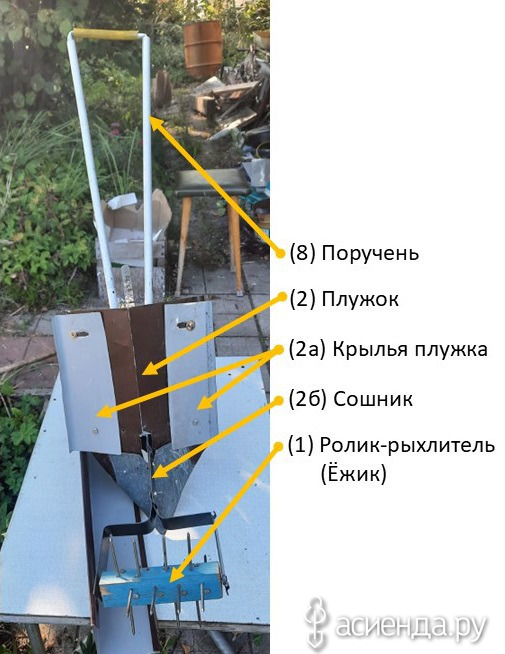

Фото 1. Вид спереди

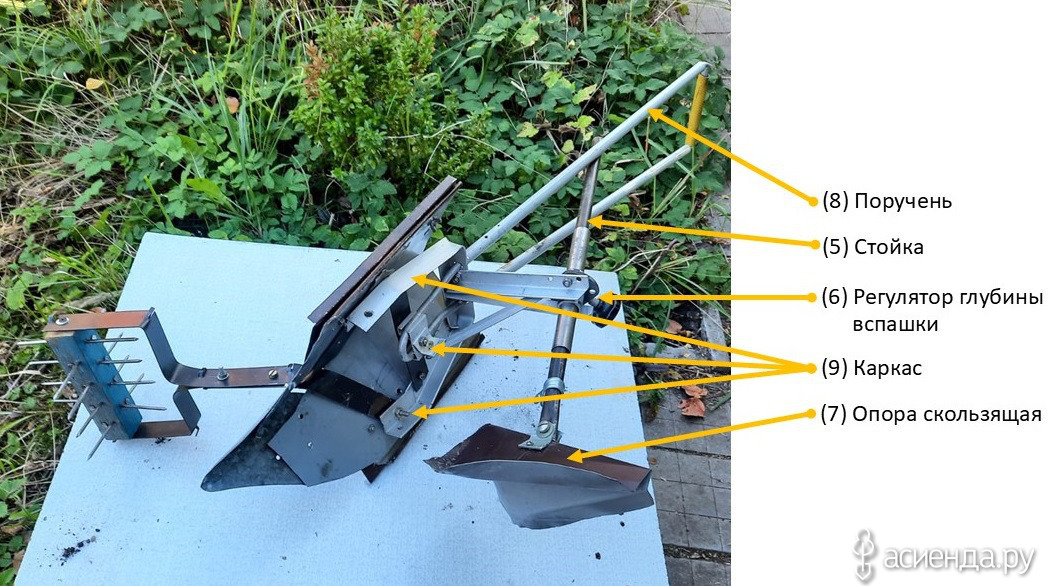

Фото 2. Вид сбоку-сзади-снизу

Основные элементы:
(1) - ролик-рыхлитель (ротационный культиватор, мы рассматривали его устройство и принцип действия в статье «культиватор «Ёжик»), также выполняет роль передней опоры;
(2) - плужок;
(2а) - сошник плужка;
(2б) - крылья плужка;
(5) - стойка;
(6) - регулятор глубины вспашки (втулка с крепёжным винтом, через которую проходит стойка);
(7) - опора скользящая;
(8) - поручень
Плужок, стойка, опора и поручень крепятся к каркасу (9), собранному из уголков.


Особенности конструкции, изображённой на фото
- Ролик – рыхлитель имеет длину валика 12 см., в качестве игл установлены 20 гвоздей длиной 8 см;
- Основа плужка - конёк металлической кровли. В качестве сошника - уголок из алюминия с заточенными гранями. Боковые поверхности (крылья) плужка дополнительно усилены металлическими пластинами с возможностью регулировки их расположения для настройки ширины крыльев.
- Вес конструкции составил чуть меньше трёх килограмм.

Настройка и подготовка к работе
(Практические советы автора на основе использования устройства)
- важно при движении удерживать поручни на одном уровне (вести окучиватель горизонтально), скользящая опора касается грунта;
- сошник должен врезаться в грунт ориентировочно на глубину 8-10 см (конечно, зависит от грунта на вашем участке и цели вспашки);
- плужок следует устанавливать к земле под наклоном ориентировочно 45 градусов;
- стойка должна располагаться вертикально;
- при посадке клубни или семена опускаются в борозду в промежутке между плужком и скользящей опорой;
- скользящая опора имеет два положения. При проведении посадки, вперед должен быть направлен расширенный конец опоры, чтобы захватывать грунт и засыпать его обратно в борозду. При рыхлении опора устанавливается острым концом вперёд (как вариант, её можно заменить парой колёсиков);
- по окончании работ имеет смысл предохранить смазкой детали, подверженные коррозии.

Желаю всем удачи и хорошего урожая в будущем дачном сезоне!
