Задание №1

Ситуационный план. Обмеры
Самое главное и первое, что вы должны сделать- это определить форму участка.

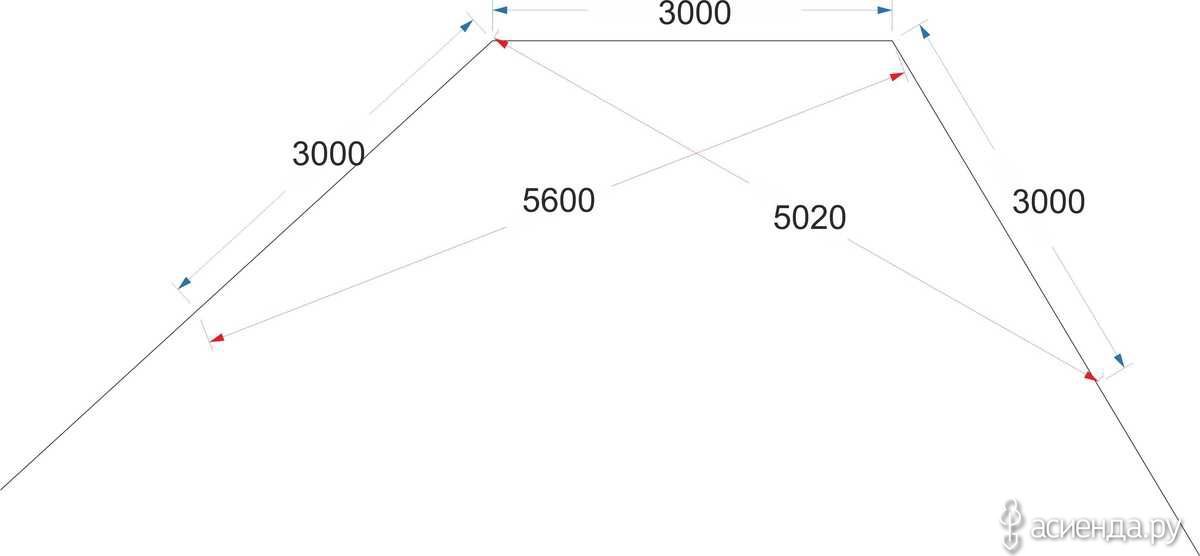

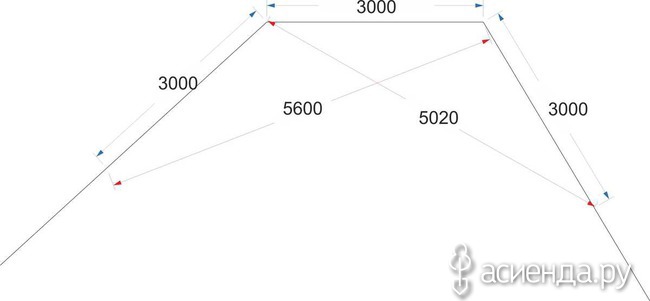

Если ваш участок неправильной формы, вычислить угол отклонения очень просто, отложите от угла одинаковые отрезки (скажем по 3 метра) и измерьте длину между ними, на плане совместите все точки и у вас получится нужный угол рис 1.
«Обрисуйте» обстановку, которая вас окружает- с какой стороны соседи, где дорога или улица, с какой стороны вас прикрывает лес (если вам повезло)))), опишите все что вам нравится вокруг и что раздражает.

Осмотрите свой участок- дело дошло и до него. Обмерьте дом, отмечая окна, двери, крыльцо, террасу. Привяжите углы дома к жестким объектам (угол забора, столб на участке), достаточно «привязать» два угла. По тому же принципу «посадите на план», все «жесткие объекты»- которые не буду менять своего положения в процессе своей эксплуатации.

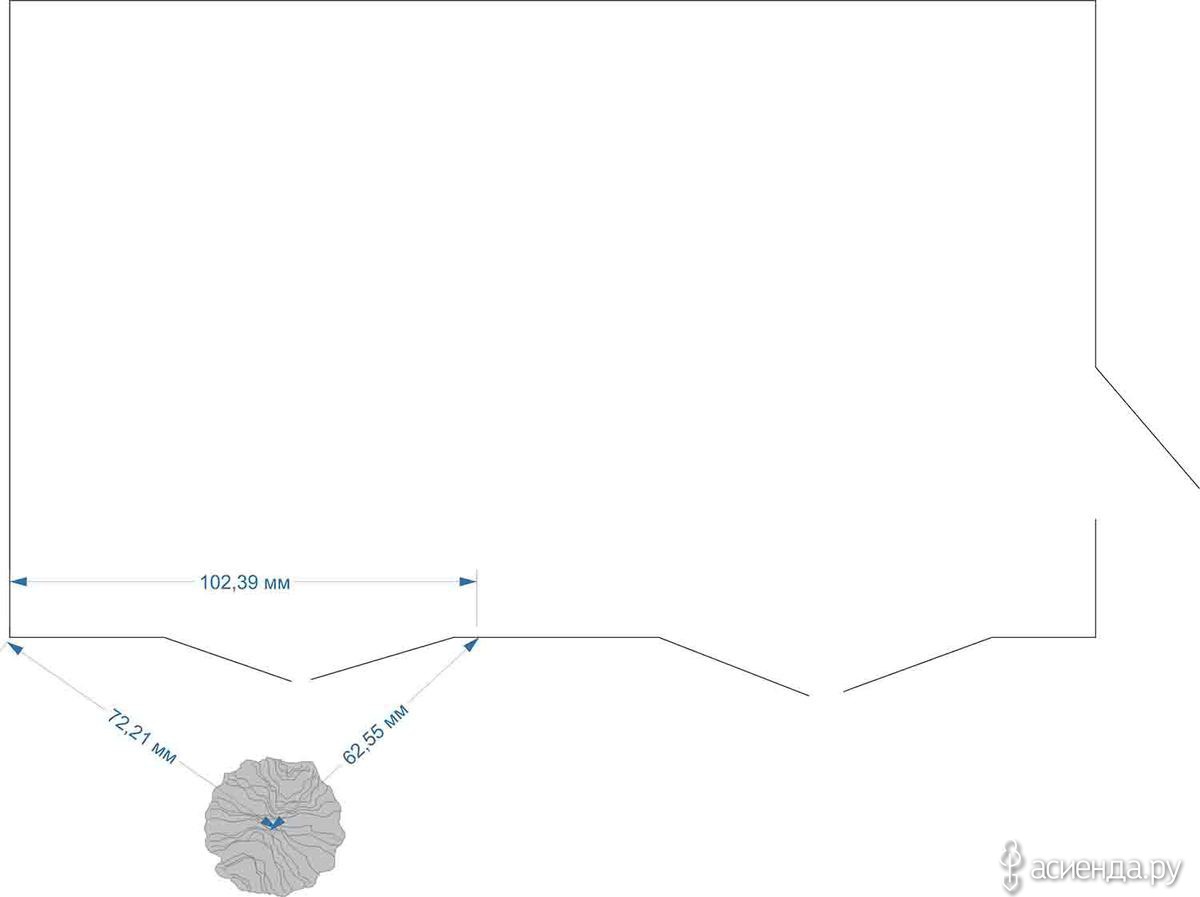

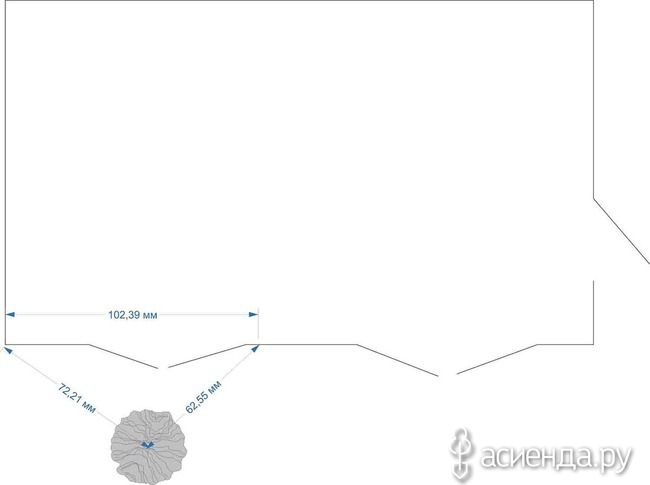

Если рядом с домом растет крупный куст или дерево, обязательно нанесите его на план, методом треугольника нанесите все растения, которые вы собираетесь сохранить рис 2.

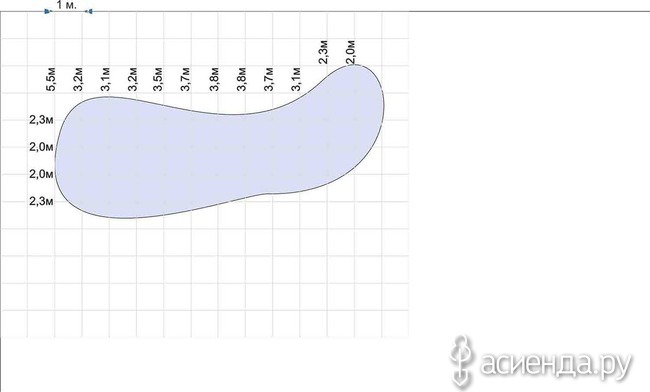

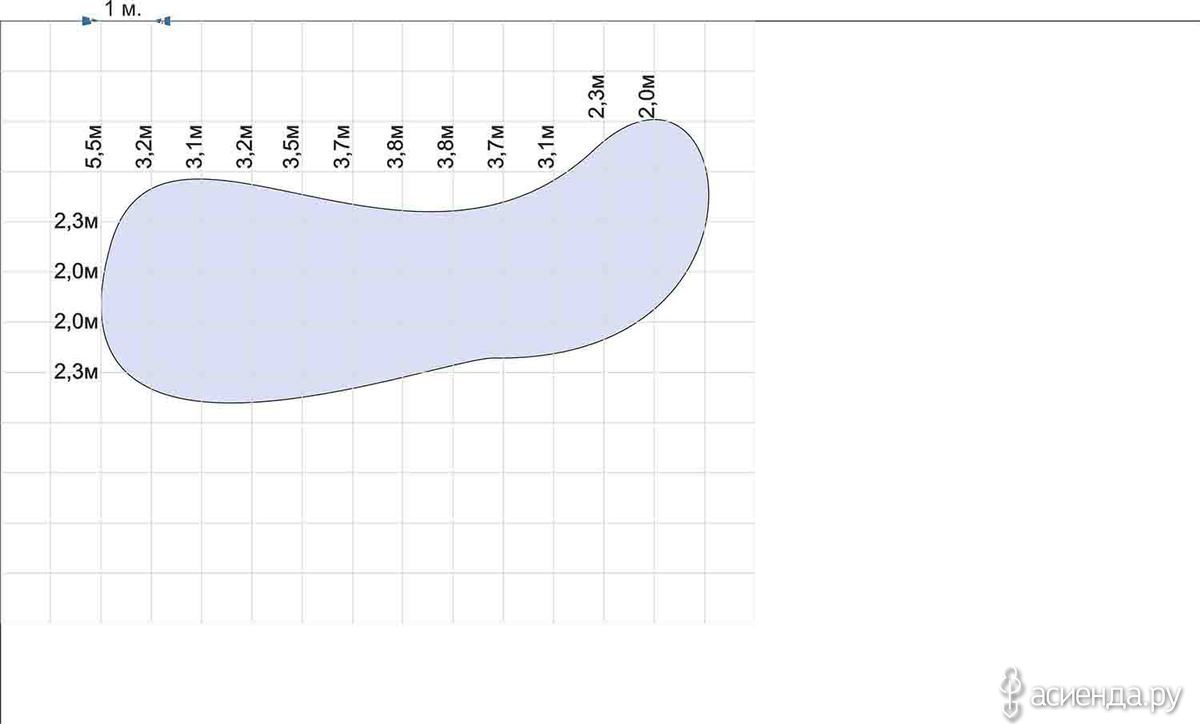

Если вы являетесь обладателем водоема, его тоже можно измерить привязав его к жестким объектам рис3.

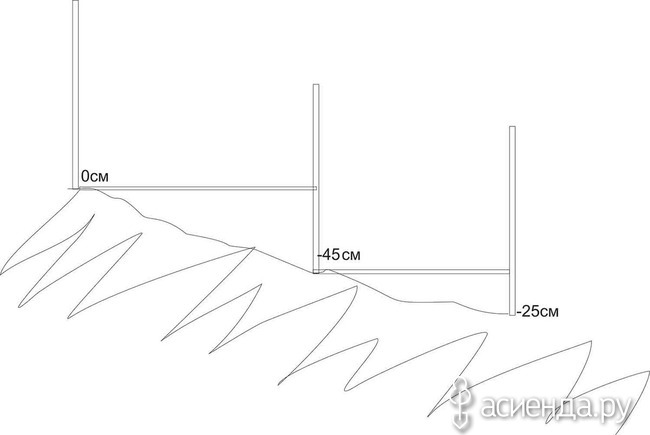

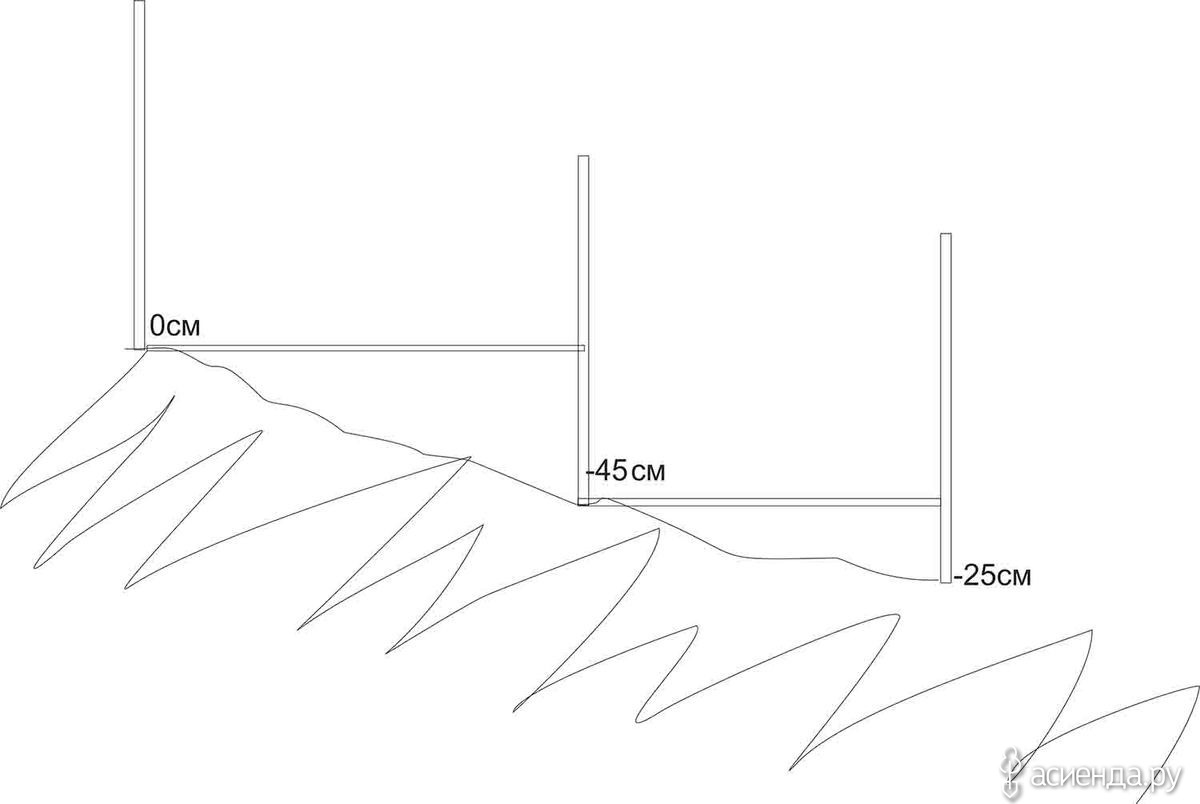

Если ваш участок имеет рельеф, имеет смысл заказать топосъемку, но если для вас это дорого вы можете попробовать сделать это самостоятельно. Выберите нулевую точку, например отмостку дома-это будет ваш проектный ноль, через некоторое расстояние установите колышек и натяните веревку (лучше если положение колышка будет зафиксировано на плане), с помощью уровня установите веревку в положение 0 градусов и отмерьте расстояние до земли. В данном случае на 2 метра участка перепад составил -65см. Если ваш участок «уж очень рельефный» можете разделить его на квадраты (допустим) 3х3 и измерить все, а можно просто подтвердить свои предположения по уклону участка. Рис 4.

После проведенных измерений садитесь за рисование, сначала нанесите границы участка, потом крупные объекты (дом, баню, беседку), ну а теперь уже и очередь деревьев пришла.
Для определения третьей точки треугольника, используйте циркуль, если известна одна сторона (значит известны две точки)отложите циркулем длину двух других сторон, точка пересечения и будет искомой например дерево или угол дома.

Вот такое первое задание, ах да сделайте панорамную съемку своего участка… найдите самое открытое место на вашей фазенде и с небольшими поворотами фотографируйте все подряд… можете выбрать два, три места… делайте такую панорамную съемку после каждого изменения на участке (запомните точки съемки). В дальнейшем вам будет интересно смотреть как менялся ваш участок!

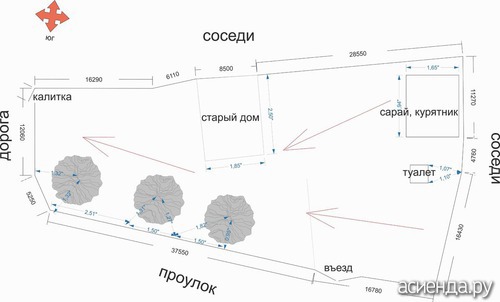

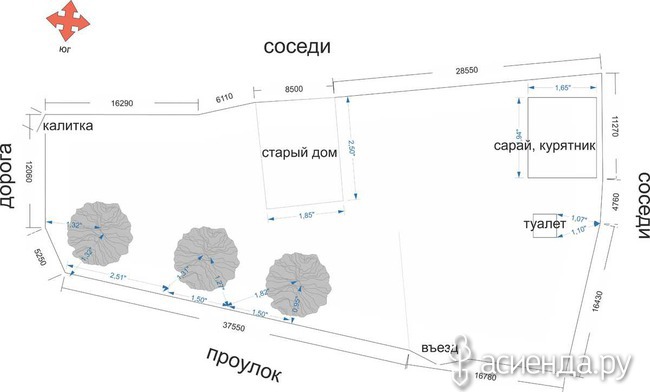

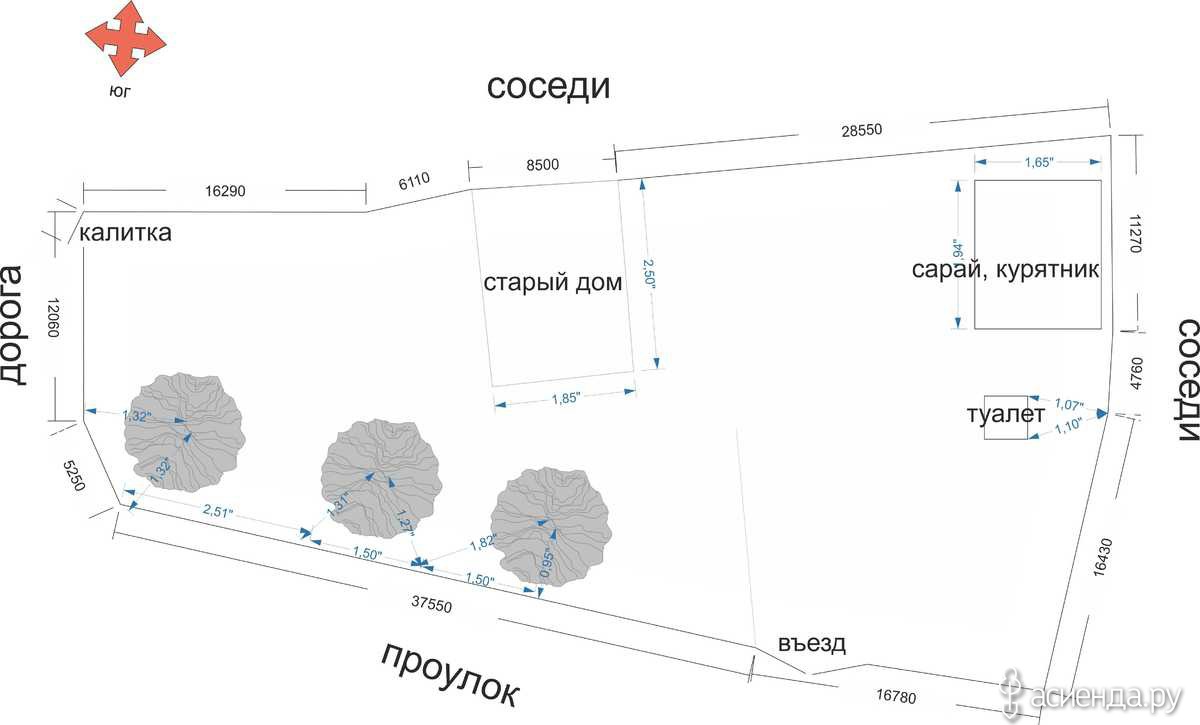

У вас должно получиться, что то подобное, обязательно определите стороны света и розу ветров. Рис 5
Удачи!!!
Рейтинг поста:  +14 Не понравилось Понравилось
Челябинск
7 июля 2014 года
5
406




Последние читатели:



Комментарии:

Написать комментарий

7 июля 2014 года

Ну что поехали!!!! и потом что нарисовали выложили или просто написали , сделали?

kot0812 (автор поста)
Челябинск
7 июля 2014 года

Конечно, выкладываем- каждый в своей рубрике

Янаул
7 июля 2014 года


7 июля 2014 года

почему туалет не в доме?

kot0812 (автор поста)
Челябинск
7 июля 2014 года

дом старый, туалет на улице

7 июля 2014 года

это плохо - 21 век на дворе

kot0812 (автор поста)
Челябинск
7 июля 2014 года

новый собираемся строить, поэтому особо не заморачиваемся со старым, потом буду этапы стройки выкладывать

7 июля 2014 года

ждем

Москва
7 июля 2014 года

Муж купил программу для планирования участка, уже "построили" дом, гостевой дом,беседку, наметили живую изгородь... в общем, реально видно что места вполне досточно . Теперь только все в это на месте надо начинать возводить)

Химки
7 июля 2014 года

У меня прямоугольный участок, но от дороги он идёт в горку (при этом каких либо бугров или ям нет), превышение на 37,1м составляет 57 см (знаю точно, забор по уровню ставили). Угол, что-то пока не соображу как посчитать (позже разберусь). Как правильно данный наклон отобразить на плане?

kot0812 (автор поста)
Челябинск
7 июля 2014 года

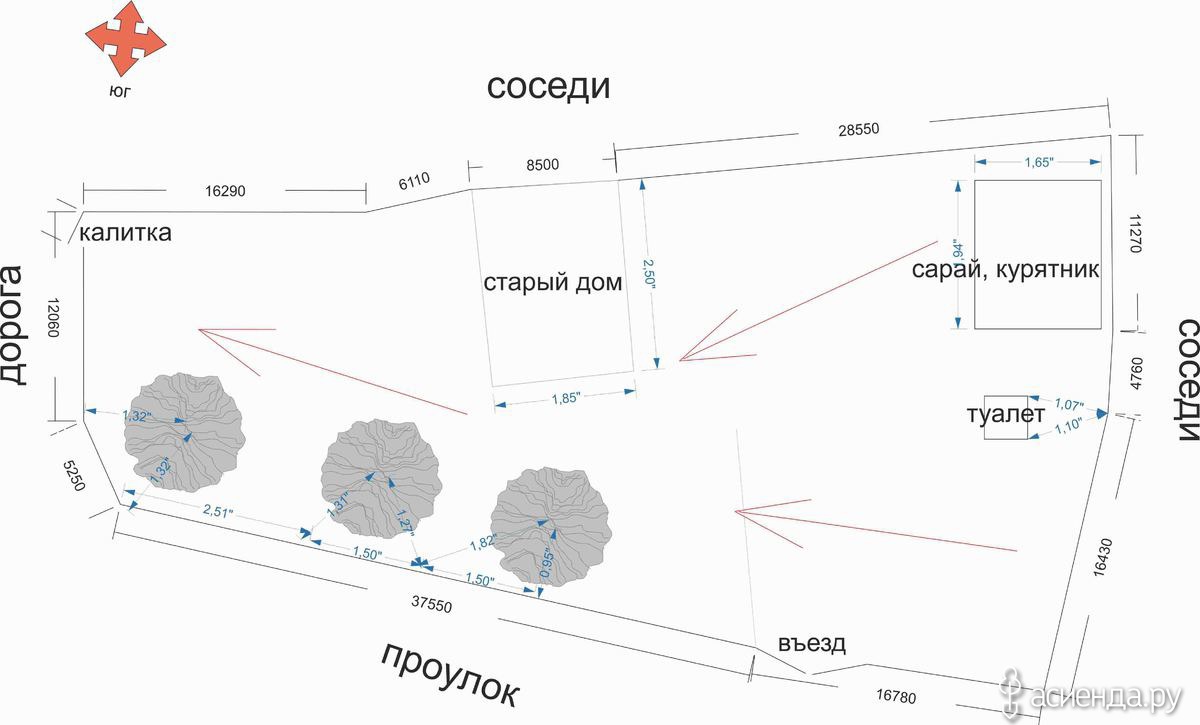

можно отметить простыми стрелочками


Казань
7 июля 2014 года

Надо муж напрячь, пусть пока нарисует, а цифры проставлю согласно обмеру БТИ. Ему ведь скучно в больнице, а так развлечется

kot0812 (автор поста)
Челябинск
7 июля 2014 года
+1
пусть выздоравливает...

Казань
7 июля 2014 года
+1
Спасибо, но это надолго

kot0812 (автор поста)
Челябинск
7 июля 2014 года
+2
Сочувствую, дай вам Бог терпения

Казань
7 июля 2014 года
+1

Иркутск
7 июля 2014 года

Костя, я к вам с просьбой : внезапно собрались в отпуск 25 июля, ну и сейчас аврал-на работе надо закончить многое, подготовка к отпуску и т.д и т.п.
Можно я попозже всех догоню? Приеду 10 августа и начну?
Очень хочется сделать план участка с вашими подсказками и может быть критикой со стороны.
Дело в том, что у меня достаточно сложный участок и по площади (50 соток) и по ландшафту (участок разделен как бы пополам углублением по которому течет ручей) . Самой сложно придумать что-то стоящее...
а в отпуск хочется!!!! Пожалуйста!

kot0812 (автор поста)
Челябинск
8 июля 2014 года

ну давайте попробуем

Иркутск
8 июля 2014 года

спасибо, скоро в отпуск-мечта идиота!!!

Симферополь
7 июля 2014 года

Костя, не совсем поняла метод треугольника, которым надо нанести растения и изображение на рис.2 тоже не совсем поняла.
ставлю точку, например, дерево и от нее сноску? или же можно будет пронумеровать, а где-то снизу или сбоку обозначить деревья? (ведь подписать все не получится)
есть ли у нас какие-то обозначения обязательные?

kot0812 (автор поста)
Челябинск
8 июля 2014 года
+1

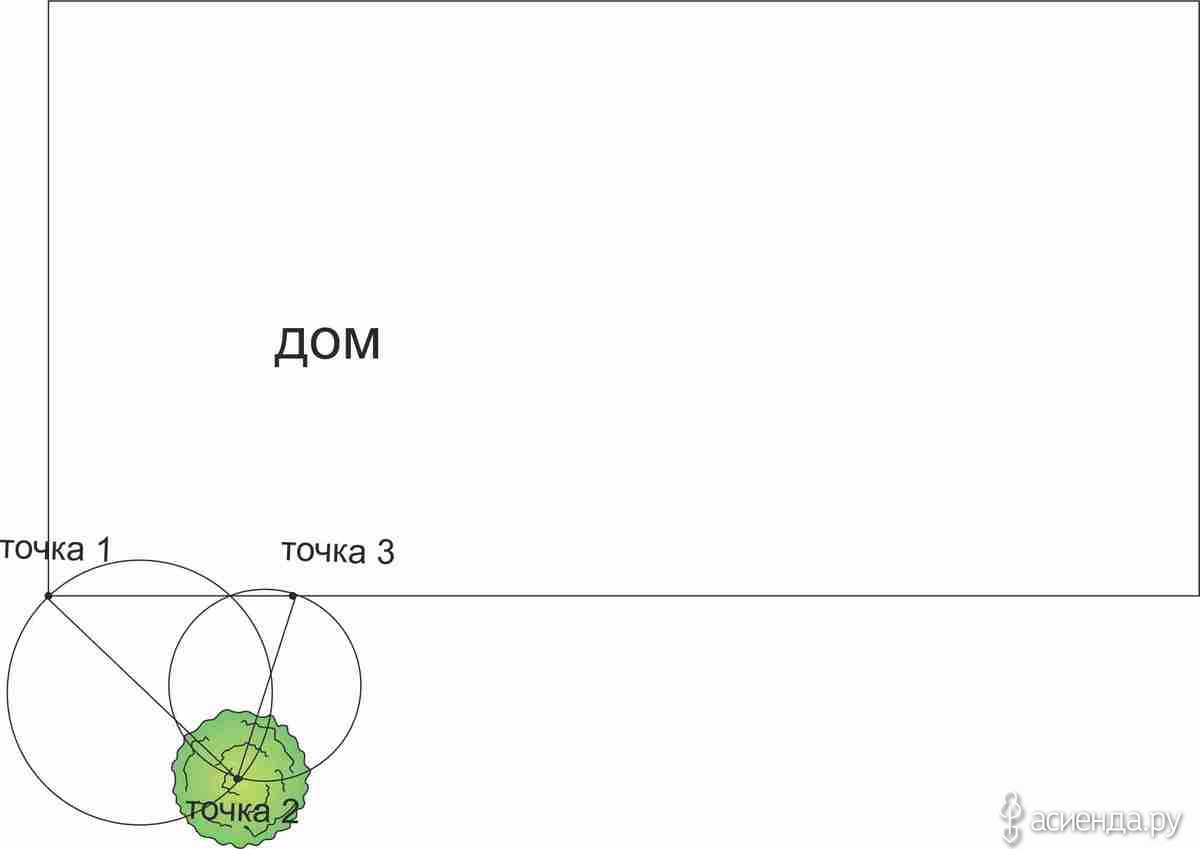

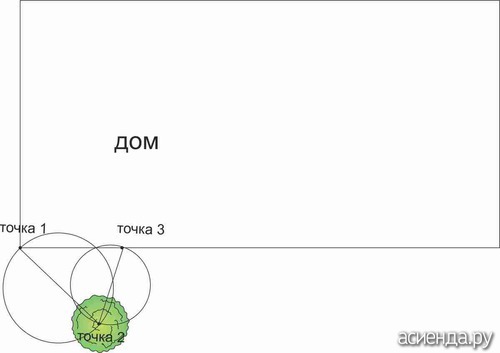

если вам нужно зафиксировать на плане, например, куст! (Естественно вы не будете перемерять весь участок и составлять модульную сетку).для этого и существует метод треугольника. Посмотрите вокруг, найдите "жесткий " объект, в нашем случае это угол дома (на рис2)- это 1ТОЧКА, куст- сам по себе является 2 ТОЧКОЙ, нужно найти третью! Откладываем по стене дома какое то рассстояние, это и будет наша 3 ТОЧКА. Теперь все просто от этой 3-ей точки измеряете расстояние до точки 2, то есть куста.
При на несении на план лучше пользоваться циркулем, сначала откладываем расстояние от точки 1 до точки 2(ставим штрих там, где примерно стоит куст), потом откладываем расстояние от точки 3 до точки 2 (Ставим штрих) - место пересечения штрихов циркуля и будет место расположения центра куста! Надеюсь не запутал вас.
Про деревья: правильно- они все нумеруются и заносятся в ассортиментную ведомость
