Электропроводка на кухне
Очень часто на кухне встречается следующая ситуация: нужно включить чайник? Выключи микроволновку из розетки! Не работает электроподжиг плиты? Как только чайник выключим - заработает! Согласитесь, это очень неудобно, непрактично, отнимает время и еще небезопасно. Проводка на кухне важна как нигде дома, а удлинители хозяйке под ногами нужны меньше всего. Потому, если дело дошло до ремонта, проводку надо привести в порядок в обязательном порядке!

Составляем план работ

Как и все, связанное со строительством, ремонт начинается на бумаге. Рисуем план кухни с учетом всей техники, что есть в наличие либо будет покупаться. Учитываем технику, что используется периодически (блендер, кофемолка, миксер и т.д.), стационарную кухонную и телевизор со всеми нужными для него устройствами (TV тюнер, DVD), если таковые планируются на кухне . В наше время большинство людей стремятся заменить старые объемные телевизоры на новые, тонкие плазменные. Плазменные телевизоры имеют возможность подключения к интернету и это тоже надо учесть в процесе планировки.

Высчитываем мощность проводки, которая нам потребуется

С расстановкой определились, теперь переходим к главным вычислениям: мощности проводки, которая нам потребуется. В характеристиках бытовых приборов узнаем их мощность/потребление электроэнергии, которая измеряется в кВт/ч:

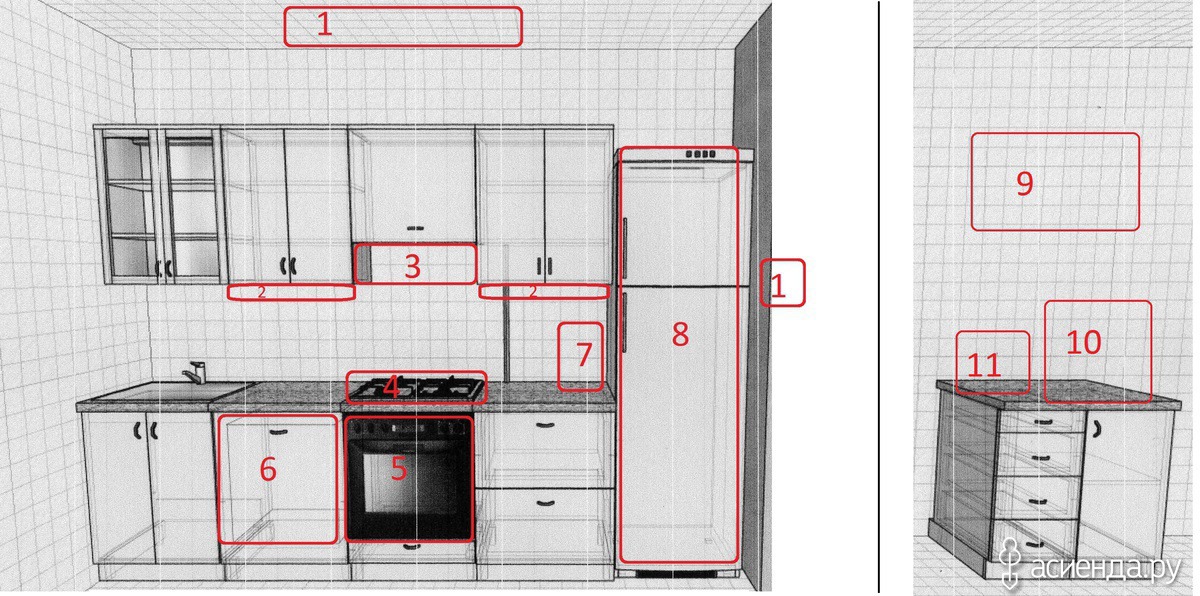

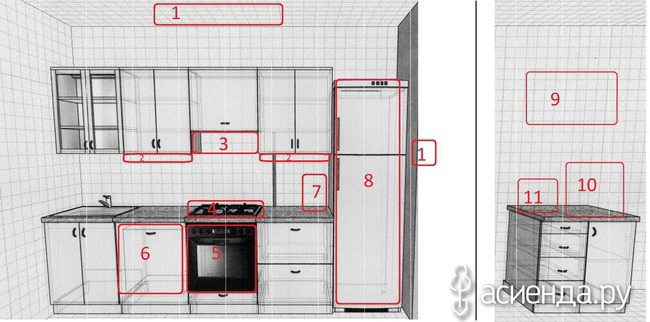

- 1,2\\LED освещение --0,1 кВт/ч
- 3\\ Вытяжка --0,3 кВт/ч
- 4\\ Электроподжиг --0,2 кВт/ч
- 5\\ Духовой шкаф --2 кВт/ч
- 6\\ Посудомойка --1 кВт/ч
- 7\\ Чайник –2 кВт/ч
- 8\\ Холодильник --0,3 кВт/ч
- 9\\ Телевизор --0,3 кВт/ч
- 10\\ Микроволновая печь --1,5 кВт/ч
- 11\\ Миксер/блендер --0,3 кВт/ч.

*Список, который приведен в пример, не является точным, и может существенно измениться в зависимости от модели бытовой техники, которую вы планируете использовать.

Итого: суммарное потребление 8 кВт/ч.

Мощность электрического кабеля изменяется с изменением сечения. Сечение кабеля – это площадь среза токоведущей жилы, измеряется в мм^2. Если исключить сложные расчеты напряжений, коэффициентов одновременности и т.д., то формулу расчета можно упростить: суммарное потребление разделить на 2. В нашем случае 8/2=4 мм^2, так что кабель с сечением 4мм^2 справится и не перегреется, даже, если будет включена вся бытовая техника единовременно. Если расчет не такой точный, то следует выбирать сечение, округляя в большую сторону.

Следующий шаг: разметка проводки

На этом этапе мы берем в руки обычный мелок для рисования и идем рисовать на стенах. Находим распределительную коробку и рисуем путь, по которому будем проводить проводку, не забывая учесть выключатель освещения. Путь ни в коем случае не должен проходить по диагонали, поскольку велика вероятность, что через год прибитая полочка, карниз, картина или настенные часы обесточит кухню и обречет на новый ремонт. Итак, строго под прямым углом, параллельно потолку и стенам создаем схему. Но не везде нужен провод с тем сечением, что было рассчитано ранее, только от главного силового кабеля до распределительной коробки в помещении.

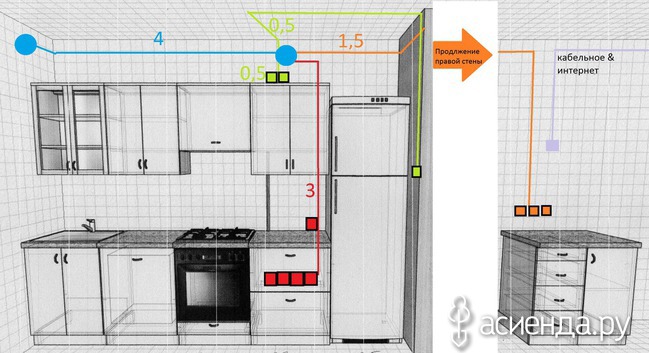

От центральной распределительной коробки должны отходить провода разного сечения, в зависимости от нагрузки на отдельные точки. На данном примере это выглядит следующим образом. Нарисовав эту схему легко вычислить, сколько и каких проводов нужно, где требуются розетки с заземлением, где простые. Так же можно добавить 1-2 розетки для зарядок, ноутбука на всякий случай. В расчет длины следует прибавить 10 см на каждую коробку и розетку для соединительных работ.
Посчитано, куплено, можем приступать к монтажу и продолжению ремонта.


Небольшие нюансы, которые могут пригодиться:

-Если лампочка «экономка» или LED мигает, то, скорее всего, выключатель имеет светодиодную подсветку. Минимальное количество электроэнергии замыкает цепь, и лампочка пытается «стартовать». Это сильно сокращает время ее работы. Если не хотите менять выключатель, достаточно отключить подсветку (вырезать лампочку в выключателе).

-Если телевизор предполагает подключение к интернету, провода лучше так же провести в стене, одним путем с кабельным проводом. И конечно лучше один выход, а не две розетки под каждое подключение.
На данный момент нет одинарных TV розеток с гнездами для подключения к кабельному и интернету, но есть розетки для подключения интернет + телефон.
«Легким движением руки» удаляется начинка для телефонного подключения и продевается кабель антенны, прямое подключение к телевизору. Интернет кабель (витая пара) уже подключается, как положено, к гнезду.

- После сбора всей проводки подключите все розетки и проверьте перед шпаклевочными работами. Если все хорошо, отключите проводку в центральной коробке - это обезопасит строительные работы, вплоть до процесса поклейки обоев, если не очень - будет легко что-либо изменить. Перед клейкой обоев (финальной покраской) пропылесосьте все гнезда, соединительные коробки, а уже после наклеивания подключите проводку и соберите окончательно розетки.

- Есть приборы, которые не отключаются никогда (духовка, электроподжиг, холодильник). Не бойтесь прятать эти розетки за шкафами. Достаточно вырезать в задней стенке шкафа прямоугольник подходящей формы для доступа в форс-мажорных ситуациях.

Удачных вам дизайнов и качественных ремонтов!
